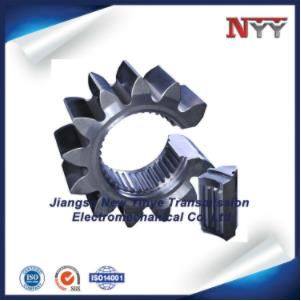

原理：内花键齿轮的拉削是一种高精度的加工方法。它是利用的拉刀，拉刀上有一系列逐渐增大尺寸的刀齿。在加工内花键时，拉刀沿着内孔轴线方向作直线运动，通过拉刀刀齿与工件材料的相对运动，将内孔材料逐步切削成花键齿形。每一个刀齿切除一层薄薄的金属，后续刀齿的尺寸依次递增，逐步形成所需的花键轮廓。

应用场景和优势：这种方法适用于批量生产。由于拉刀的精度高，一旦拉刀制造完成，通过拉削加工出来的内花键齿轮精度也较高，齿形精度可以达到IT7-IT8级，表面粗糙度Ra可达0.8-1.6μm。而且拉削加工的生产效率高，加工一个内花键齿轮的时间较短，尤其适合加工形状规则、尺寸稳定的内花键。例如，在汽车变速器内花键齿轮的批量生产中，拉削是常用的加工方法之一。

局限性：拉刀的设计和制造复杂，成本较高。而且拉刀是刀具，一种拉刀通常只能加工一种规格的内花键齿轮，当花键尺寸或形状发生变化时，需要重新制造拉刀。此外，拉削过程中如果出现拉刀损坏，成本也较高。

插削加工

原理：插削加工是利用插刀在垂直方向上的往复直线运动来切削工件材料。在加工内花键时，插刀在工件的内孔中上下往复运动，通过插刀的切削刃与工件的相对运动，逐渐将内孔加工成花键形状。插刀的运动轨迹是沿着内孔的轴线方向进行插削，类似于在孔内进行“开槽”操作。

应用场景和优势：插削加工适用于单件小批量生产或者加工一些形状复杂、尺寸较大的内花键齿轮。它的设备相对简单，对操作人员的技能要求不是特别高。插削能够加工出多种形状的内花键，包括非标准形状的花键。例如，在一些大型矿山机械或船舶机械的内花键齿轮加工中，当产品数量较少且对精度要求不是高时，插削是一种可行的加工方法。

局限性：插削加工的生产效率较低，因为插刀的往复运动速度相对较慢，而且每一次插削的切削量有限。同时，插削加工的精度不如拉削和磨齿加工，齿形精度一般为IT9-IT10级，表面粗糙度Ra大约为1.6-3.2μm。

铣削加工

原理：铣削内花键有多种方式，如采用键槽铣刀或成型铣刀。键槽铣刀可以通过在圆周方向和轴向方向的复合运动，在内孔中铣削出花键齿槽。成型铣刀则是刀具的形状与花键齿形相匹配，通过铣刀的旋转和工件的旋转与进给运动，直接铣削出花键齿形。

应用场景和优势：铣削加工灵活性高，能够适应不同形状和尺寸的内花键齿轮加工。对于一些非标准的、异形的内花键，铣削是一种的加工方法。它可以在普通的铣床或加工中心上进行，设备通用性强。例如，在机械维修车间或者新产品的试制阶段，当需要快速加工出内花键齿轮时，铣削加工可以方便地进行。

局限性：铣削加工的精度相对较低，尤其是采用键槽铣刀加工时，需要通过多次铣削和的定位来保证花键的精度。其齿形精度一般为IT9-IT10级，表面粗糙度Ra约为1.6-6.3μm。而且铣削加工的生产效率取决于铣削方式和刀具的选择，相对拉削和滚齿加工来说效率可能较低。

磨齿加工

原理：磨齿加工是通过砂轮对内花键齿轮的齿面进行磨削。对于内花键磨齿，有成型磨和展成磨两种方式。成型磨是利用成型砂轮，砂轮的形状与内花键齿形相同，通过砂轮与工件的相对运动，将齿形磨削出来。展成磨则是基于齿轮啮合原理，砂轮和工件模拟一对齿轮的啮合运动，从而磨削出高精度的花键齿形。

应用场景和优势：磨齿加工主要用于高精度内花键齿轮的加工。它可以获得很高的齿形精度和较低的齿面粗糙度，齿形精度能够达到IT5-IT6级，表面粗糙度Ra可达0.2-0.8μm。在航空航天、精密机床等对精度要求高的领域，磨齿加工是保证内花键齿轮质量的重要方法。

局限性：磨齿加工的设备昂贵，加工成本高。而且磨齿加工的生产效率相对较低，因为磨削速度较慢，需要控制磨削参数以保证精度。

毛坯准备

选择材料：根据人字齿轮加工的使用要求和性能特点，选择合适的材料，如碳素钢、合金钢等。常见的材料有45钢、40Cr等，对于要求较高的场合可选用38CrMoAl等氮化钢。

锻造或铸造毛坯：通过锻造或铸造工艺获得人字齿轮的毛坯件。锻造可以材料的内部组织，提高齿轮的力学性能；铸造则适用于形状复杂的齿轮，但需要注意控制铸造缺陷。

车削加工

粗车：将毛坯件安装在车床上，使用外圆车刀等刀具对齿轮的外圆、端面、内孔等部位进行粗加工，大部分余量，接近终尺寸。同时，车削出齿轮的基准面，为后续加工提供定位基准。

精车：在粗车的基础上，使用精度高的刀具和切削参数进行精车，保证各部位的尺寸精度和表面粗糙度。对于需要安装在轴上的人字齿轮，还需要对内孔进行高精度的加工，以保证与轴的配合精度。

齿形加工

铣齿加工：如果采用铣削方法，需先根据人字齿轮的模数、齿数等参数选择合适的铣刀，如指状铣刀或盘铣刀等。对于无空刀槽人字齿轮，可采用高速钢指状成形铣刀铣削，或在数控铣齿机上用小直径棒铣刀采用包络齿形方法铣削。在铣齿机上，将齿轮毛坯装夹牢固，按照预定的铣削参数进行粗铣和精铣，逐步加工出齿形。

滚齿加工：把滚刀安装在滚齿机的刀架上，将人字齿轮毛坯装夹在滚齿机的工作台上，并进行找正。根据人字齿轮的模数、齿数等参数调整滚齿机的传动比和切削参数，使滚刀与齿轮毛坯之间形成正确的啮合运动。启动滚齿机，滚刀在旋转的同时沿齿轮毛坯的轴向进给，通过滚刀与齿轮毛坯的相对运动，逐渐滚切出齿形。

插齿加工：选择合适的插齿刀，将其安装在插齿机的主轴上，把人字齿轮毛坯安装在插齿机的工作台上并进行找正夹紧。根据齿轮的参数调整插齿机的冲程、进给量等参数，使插齿刀与齿轮毛坯之间实现正确的啮合运动。插齿刀在上下往复运动的同时，还沿齿轮毛坯的径向进行进给，逐步将齿槽插削出来，形成齿形。

热处理

淬火：将加工好齿形的人字齿轮放入淬火炉中，加热到预定的淬火温度，然后迅速冷却，以提高齿轮的硬度和性。淬火温度和冷却方式根据齿轮的材料和性能要求而定，如45钢一般采用840℃左右的水淬或油淬。

回火：淬火后的齿轮存在较大的内应力，容易产生变形和开裂，需要进行回火处理。回火是将齿轮加热到温度后保温一段时间，然后缓慢冷却，以内应力，稳定组织和尺寸，提高齿轮的韧性和疲劳强度。

磨齿加工

粗磨：对于精度要求较高的人字齿轮，在热处理后需要进行磨齿加工。先使用粗磨砂轮对齿面进行粗磨，热处理产生的氧化皮和变形层，提高齿面的平整度和精度，为精磨做好准备。

精磨：换细的砂轮进行精磨，通过控制砂轮的进给量和磨削速度，进一步提高齿形精度和表面粗糙度，使其达到设计要求。磨齿加工可以采用成型磨或展成磨的方法，展成磨的精度高，适用于高精度的人字齿轮加工。

检验与质量控制

尺寸精度检验：使用量具如卡尺、千分尺、齿轮测量仪等对人字齿轮的齿厚、齿宽、模数、齿数、分度圆直径等尺寸进行测量，确保其符合设计图纸的要求。

形位公差检验：检查齿轮的齿形公差、齿向公差、跳动公差等形位公差项目，可采用齿轮测量中心等精密设备进行检测，以保证齿轮的传动精度和平稳性。

表面质量检验：通过目视观察或使用粗糙度仪等设备检查齿面的表面粗糙度，不允许有裂纹、砂眼、毛刺等缺陷。

硬度检验：使用硬度计对齿轮的齿面和心部进行硬度检测，确保硬度值在规定的范围内，以保证齿轮的力学性能。

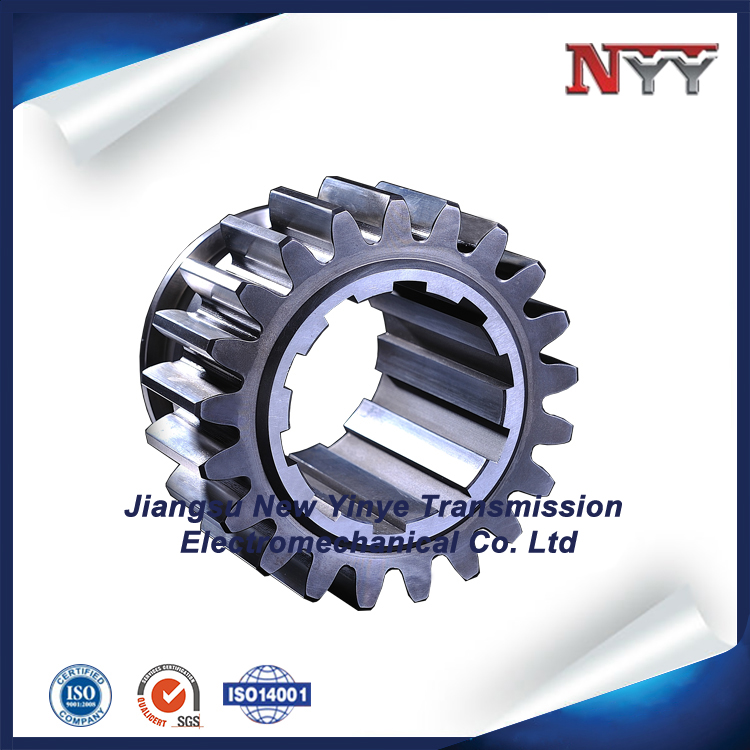

紧凑的结构设计：内花键齿轮的花键位于孔的内部，这种结构使得在机械设计中，当需要将动力传递到内部构件或者需要在有限的空间内实现连接时，内花键齿轮具有的优势。例如，在一些多级传动的变速箱中，内花键齿轮可以嵌套在轴上，与外花键轴配合，地利用了空间，使变速箱的整体结构加紧凑。相比之下，外花键齿轮会占用多的外部空间，在空间有限的情况下可能会导致布局困难。

有利于设备小型化：在对设备体积和重量有严格要求的场合，如航空航天和精密仪器领域，内花键齿轮的空间利用优势加明显。以航空发动机为例，内花键齿轮可以在不增加发动机整体尺寸的情况下，巧妙地安排动力传输路径，有助于实现发动机的小型化和轻量化，这对于提高航空飞行器的性能至关重要。

定心和承载能力优势

定心精度高：内花键齿轮在与外花键配合时，能够提供较高的定心精度。对于渐开线花键齿轮，其齿形定心方式可以确保连接的轴和齿轮在运转过程中保持良好的同轴度。在高速旋转的机械系统中，这种高精度的定心能够减少振动和噪音。例如，在高速机床的主轴传动系统中，内花键齿轮与外花键轴的定心可以保证刀具的高精度加工，提高加工质量。

承载能力强：内花键齿轮的齿面与外花键轴的齿面接触面积较大，能够均匀地分布载荷。在传递较大扭矩时，这种大面积的接触可以地降低齿面的接触应力，提高齿轮的承载能力。以重型机械的传动系统为例，内花键齿轮的这种承载特性可以确保动力稳定地传递，减少齿面磨损和疲劳失效的风险。

防护和稳定性优势

好的防护性能：内花键齿轮的花键位于内部，相比外花键齿轮，它在程度上受到外部环境的保护。在恶劣的工作环境中，如在有灰尘、杂质或腐蚀性液体的环境下，内花键齿轮的内部花键结构可以减少这些有害物质对花键齿面的侵蚀和磨损。例如，在矿山机械的传动系统中，内花键齿轮可以避免矿石粉尘等杂质直接接触花键齿面，延长齿轮的使用寿命。

增强的连接稳定性：内花键齿轮与外花键轴的配合方式使得连接在轴向方向上加稳定。花键的侧面在传递扭矩的同时，也能够地限制轴与齿轮之间的轴向位移，保证连接的可靠性。在一些需要轴向定位的机械装置中，如精密仪器的传动机构，内花键齿轮可以提供稳定的轴向定位，确保仪器的正常运行。

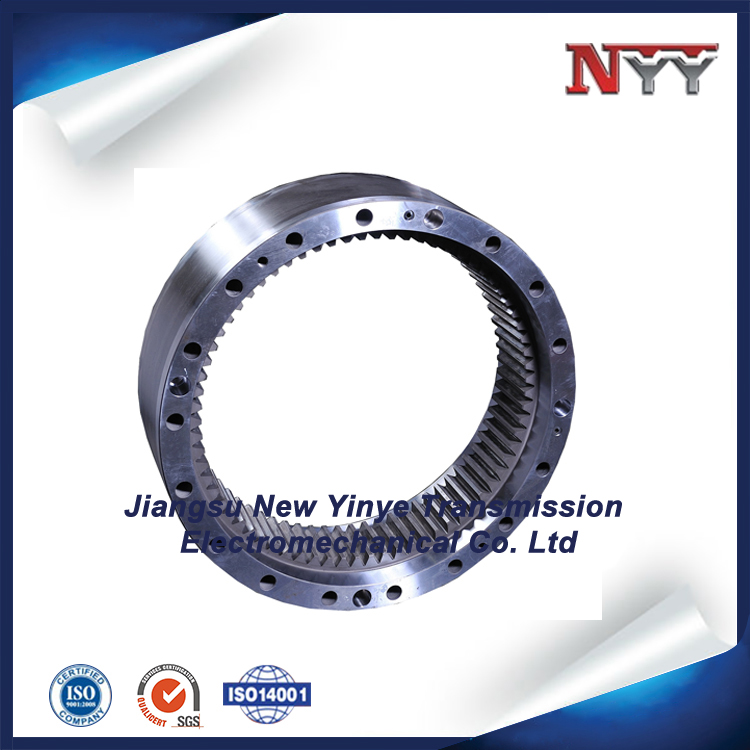

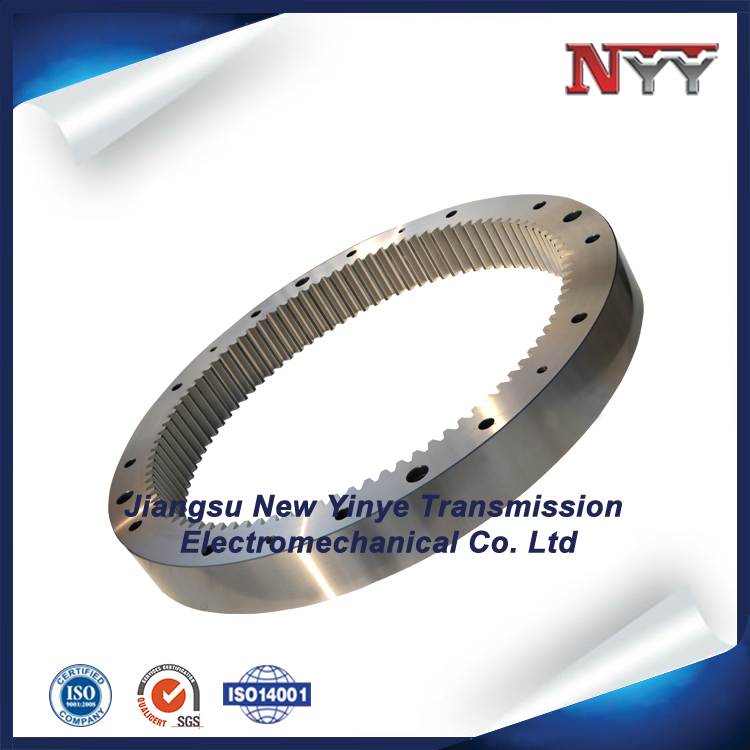

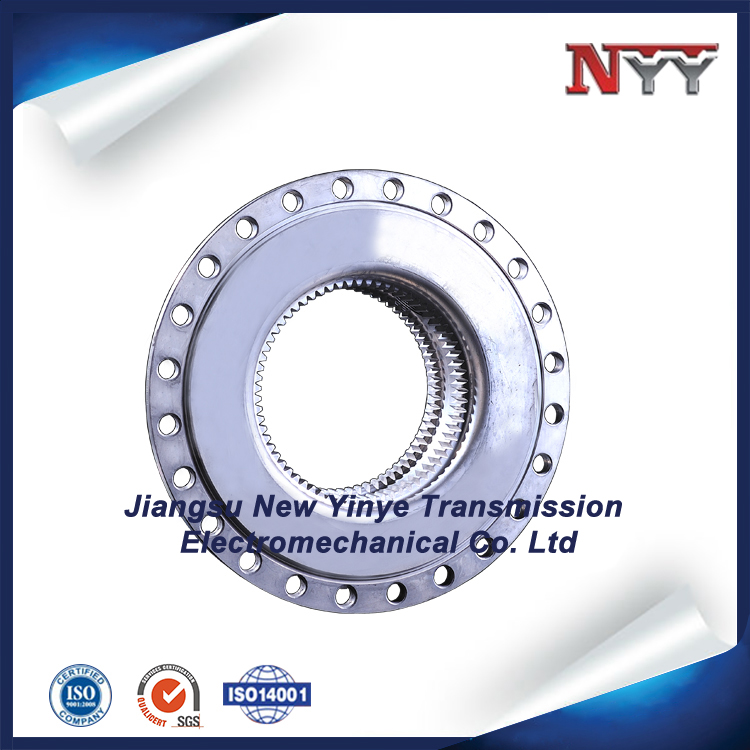

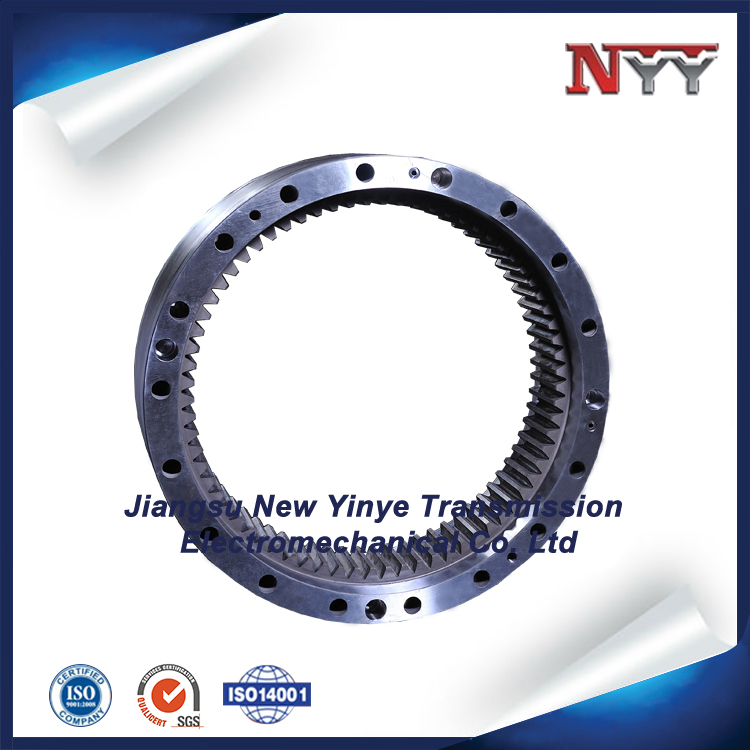

装夹精度：内齿磨齿加工时，工件的装夹精度至关重要。由于内齿轮的齿形在内部，装夹不当很容易导致齿轮轴线与磨齿机床的旋转轴线不重合，从而产生齿形误差和齿向误差。因此，需要使用高精度的夹具，如心轴装夹或的内齿夹具，并且在装夹过程中要通过千分表等测量工具进行找正，确保工件的定位精度在允许的误差范围内，一般要求径向跳动不超过0.01-0.02mm。

装夹力控制：装夹力的大小也需要合理控制。如果装夹力过大，可能会使内齿轮发生变形，尤其是薄壁内齿轮，在加工完成后，当装夹力释放，内齿轮会恢复部分变形，导致齿形精度下降。而装夹力过小，在磨齿过程中工件可能会出现松动，影响加工精度和性。通常需要根据工件的材质、尺寸和形状等因素，通过实验或计算来确定合适的装夹力。

砂轮选择与修整问题

砂轮特性选择：砂轮的特性包括磨料、粒度、硬度和结合剂等，对于内齿磨齿的质量和效率有很大影响。磨料的选择要根据内齿轮的材质来确定，例如，磨削硬度较高的合金钢内齿轮，一般选用立方氮化硼（CBN）磨料，它具有较高的硬度和性；对于硬度较低的材料，可选用刚玉磨料。砂轮的粒度会影响齿面的粗糙度，一般精磨时选择较细的粒度，如120-240目，以获得较低的齿面粗糙度。

砂轮修整：在磨齿过程中，砂轮会逐渐磨损，导致砂轮的形状和精度发生变化，因此需要定期对砂轮进行修整。砂轮修整的精度直接影响内齿轮的齿形精度。使用金刚石修整工具对砂轮进行修整时，要注意修整的进给量和速度，修整进给量一般在0.01-0.05mm/次，速度控制在10-30mm/min左右，以确保砂轮的形状精度和表面质量，使砂轮在磨削过程中能够保持良好的切削性能。

磨齿参数设置问题

磨削速度：磨削速度包括砂轮的圆周速度和工件的旋转速度。砂轮圆周速度一般根据砂轮的材质和直径来设定，对于CBN砂轮，圆周速度可在30-60m/s之间，速度过高可能会导致砂轮磨损加剧，甚至出现破裂等隐患；速度过低则会影响磨削效率。工件旋转速度要与砂轮速度相匹配，以保证合适的磨削进给量和齿面质量。

进给量：进给量包括径向进给量和轴向进给量。径向进给量是指砂轮每次向工件径向切入的深度，它直接影响磨削力和齿面质量。精磨时，径向进给量一般较小，在0.005-0.02mm之间，以获得较好的齿形精度和较低的齿面粗糙度。轴向进给量则影响齿向精度，要根据内齿轮的宽度和精度要求合理设置，通常在0.5-2mm/r之间。

加工过程中的精度控制与检测问题

在线精度检测：在磨齿过程中，要进行实时的精度检测。可以使用在线测量系统，如激光干涉仪、电感式测头或电容式测头，对齿形、齿向和齿距等参数进行动态监测。一旦发现精度偏差超过设定值，能够及时调整磨齿参数，如砂轮修整、进给量调整等，确保加工精度的稳定性。

温度控制：磨齿过程中会产生热量，导致工件和机床的热变形，影响加工精度。因此，需要采取的温度控制措施。例如，采用冷却液对砂轮和工件进行冷却，冷却液的流量一般在10-20L/min左右，并且要确保冷却液能够均匀地喷洒在磨削区域。同时，机床本身也要有良好的热稳定性，一些高精度磨齿机床配备有恒温控制系统，将机床的工作温度控制在±1-±2℃范围内。
