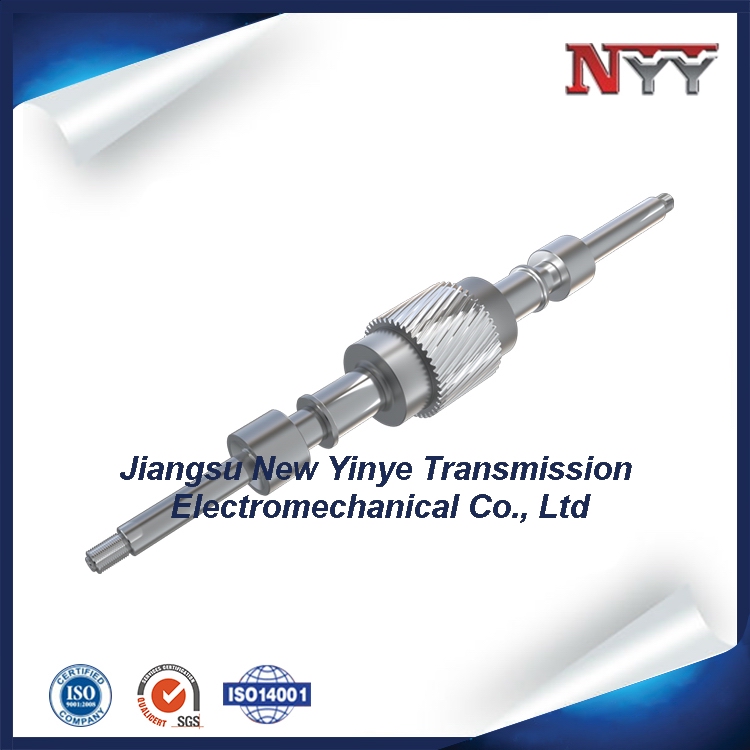

精密花键齿轮轴是一种集花键和齿轮于一体的轴类零件。它的结构特点是在轴的外表面既有用于传递扭矩的齿轮部分，又有与其他部件配合实现轴向滑动或高精度定位的花键部分。齿轮部分通常具有的齿形，如渐开线齿形，按照的模数、齿数和压力角进行加工，以保证准确的传动比和良好的啮合性能。花键部分则是由多个键齿组成，这些键齿均匀分布在轴的圆周上，其形状可以是矩形、渐开线等多种形式。例如，渐开线花键具有自动定心的优点，能够在传递扭矩的同时保证较高的同轴度。

加工工艺

毛坯准备：通常选用的合金钢材料，如40CrNiMoA等，这些材料具有较高的强度、韧性和性。毛坯一般采用锻造方式，通过锻造可以材料的内部组织，使其纤维方向符合零件的受力要求，提高零件的综合力学性能。锻造后的毛坯需要进行正火或退火处理，以锻造应力，细化晶粒，为后续的机械加工做好组织准备。

粗加工阶段：在粗加工过程中，主要是大部分余量。使用车床等设备对轴进行外圆加工，初步形成齿轮轴的大致轮廓。对于齿轮部分，可能会采用滚齿或插齿的方法进行粗加工，初步形成齿形轮廓，但此时齿形精度较低。花键部分在粗加工时，可使用铣削的方法加工出花键的大致形状。粗加工后，零件的尺寸精度一般控制在±0.5mm左右，表面粗糙度Ra在12.5-25μm之间。

半精加工阶段：这个阶段主要是为精加工做准备，进一步提高零件的尺寸精度和表面质量。对于齿轮部分，采用剃齿或磨齿等工艺，修正齿形误差，提高齿形精度。花键部分可以采用花键磨床进行磨削，提高花键的尺寸精度和表面质量。半精加工后，零件的尺寸精度可达到±0.1mm左右，表面粗糙度Ra在3.2-6.3μm之间。

精加工阶段：这是保证精密花键齿轮轴精度的关键阶段。对于齿轮部分，采用高精度的磨齿工艺，如数控蜗杆砂轮磨齿，能够将齿形精度控制在微米级，齿面粗糙度Ra可达到0.8-1.6μm。花键部分则采用高精度的成型磨或渐开线磨，确保花键的分度精度、对称度等形位公差达到很高的水平。同时，在精加工阶段还需要对轴的外圆进行超精加工，如采用研磨或抛光工艺，使轴的表面达到镜面效果，表面粗糙度Ra可降低到0.1-0.4μm。

精度要求

尺寸精度：精密花键齿轮轴的尺寸精度要求非常高。对于齿轮部分，齿顶圆直径、分度圆直径等尺寸公差一般控制在±0.01mm以内。花键部分的大径、小径和键宽的尺寸公差也在类似的高精度范围内，以确保与其他配合部件的装配。

形状精度：齿轮的齿形精度是关键指标之一，通常要求齿形误差在几微米以内。例如，对于高精度的精密花键齿轮轴，齿形误差可能控制在±3μm以内。花键的形状精度包括键齿的直线度、圆柱度等，也都有严格的要求，以保证花键在传递扭矩和轴向滑动过程中的稳定性。

位置精度：齿轮和花键在轴上的位置精度至关重要。齿轮的分度精度要求很高，相邻齿距偏差和累积齿距偏差都要控制在极小的范围内。花键的分度精度同样重要，其相邻键齿的分度误差和累积分度误差都要满足高精度的要求，并且齿轮和花键之间的同轴度要求也很高，一般控制在±0.01mm以内，以保证整个零件的综合性能。

应用领域

机床行业：在机床的传动系统中，精密花键齿轮轴是关键部件。例如，在数控车床的主轴传动和进给传动系统中，精密花键齿轮轴能够地将电机的动力传递给主轴和进给机构，保证机床的加工精度。其高精度的齿轮部分可以实现准确的转速和扭矩传递，花键部分则用于连接需要轴向移动的部件，如刀架的进给丝杠，实现刀具的进给。

汽车变速器：在汽车的手动和自动变速器中，精密花键齿轮轴用于动力传递和换挡操作。其齿轮部分实现不同挡位之间的变速，花键部分则用于连接同步器等部件，实现换挡过程中的轴向滑动和动力传递的平顺性。高精度的精密花键齿轮轴能够提高汽车变速器的换挡效率和传动精度，减少动力损失和噪声。

航空航天设备：在航空航天领域，精密花键齿轮轴用于飞机发动机的附件传动系统和航天器的姿态控制系统等。由于航空航天设备对重量、精度和可靠性的要求，精密花键齿轮轴能够在有限的空间内实现、的动力传递和运动控制。例如，在飞机发动机的燃油泵传动系统中，精密花键齿轮轴可以地将发动机的动力传递给燃油泵，保证燃油的稳定供应。
